KOMFOVENT RHP dla projektanta
Dach, elewacja lub przestrzeń techniczna ograniczają projekt?
Odpowiedź jest prosta - centrale KOMFOVENT RHP, które łączą wymiennik obrotowy i pompę ciepła w jednym rozwiązaniu, a Ty zyskujesz wentylację, ogrzewanie i chłodzenie bez agregatu zewnętrznego.
Bez agregatu zewnętrznego na dachu lub elewacji.
Bez instalacji chłodniczej między centralą a agregatem.
Jedna automatyka dla współpracujących funkcji.
Typoszereg od RHP Standard po RHP Pro i Pro2.
Rozwiązanie 5 w 1
Czym jest RHP i kiedy rozważyć je w projekcie?

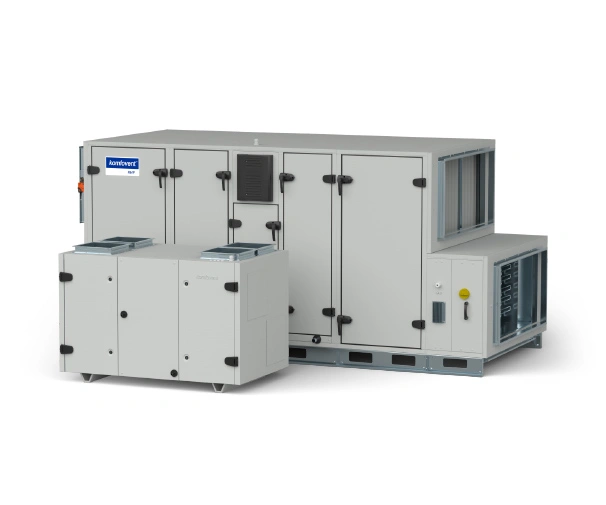

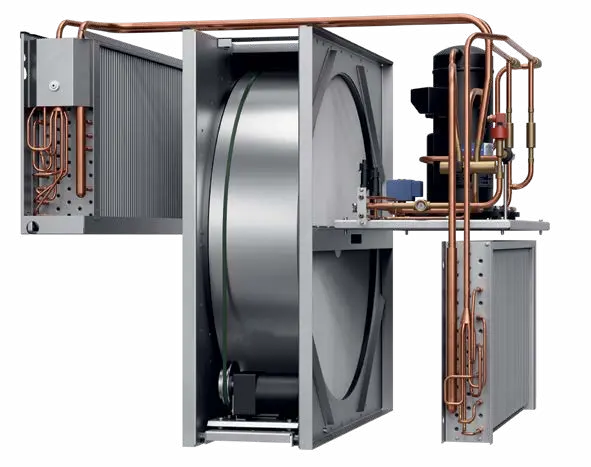

KOMFOVENT RHP to centrala wentylacyjna z wymiennikiem obrotowym i zintegrowaną pompą ciepła.
Rozwiązanie 5 w 1
Wentylacja, ogrzewanie, chłodzenie, kontrola wilgotności i filtracja pracują w ramach jednego zintegrowanego układu RHP.

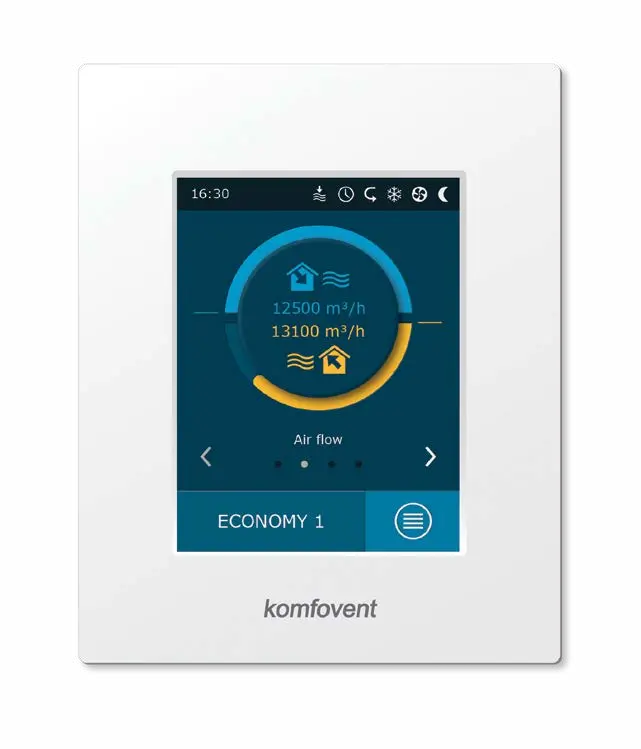

Jedna automatyka, różne sposoby sterowania.

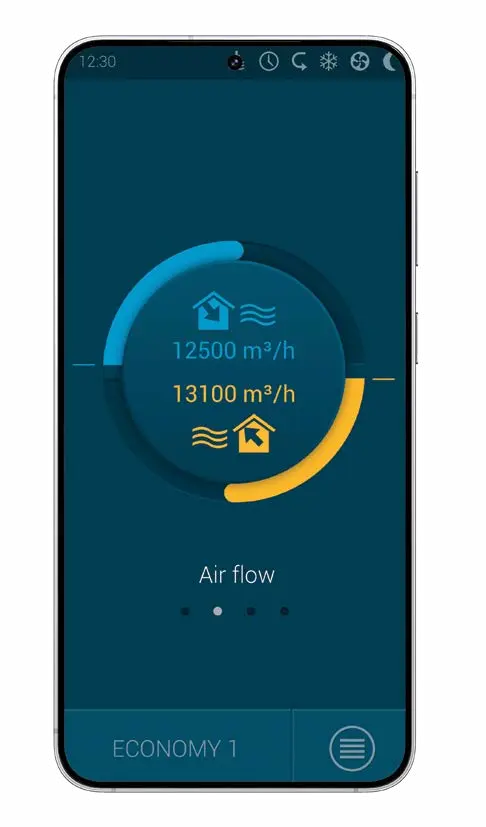

Panel, aplikacja, webserwer i BMS.
To jedna z koncepcji, którą projektant może rozważyć, gdy:
- aktywne ogrzewanie lub chłodzenie ma być realizowane przez powietrze nawiewane,
- agregat zewnętrzny i związana z nim infrastruktura ograniczają projekt,
- układ wentylacji, ogrzewania i chłodzenia musi zmieścić się w założeniach architektonicznych oraz dostępnej przestrzeni technicznej.
Koncepcja instalacji
Przykłady ograniczeń w projekcie
Ogranicznie
Ochrona konserwatorska
Budynek jest objęty ochroną konserwatorską.
Rozwiązanie
Jedno rozwiązanie zamiast dobierania oddzielnych urządzeń
W RHP centrala wentylacyjna, wymiennik obrotowy i układ pompy ciepła są zintegrowane w jednej obudowie. Projektant nie musi dobierać centrali i osobnego agregatu zewnętrznego ani definiować współpracy tych urządzeń w projekcie.
Ogranicznie
Brak miejsca lub zgody
Nie ma zgody lub miejsca na agregat na dachu albo elewacji.
Rozwiązanie
Brak urządzenia na dachu lub elewacji
Nie trzeba rezerwować miejsca na agregat ani uzgadniać jego lokalizacji z architektem, inwestorem lub konserwatorem.
Ogranicznie
Modernizacja i kolizje
Modernizacja, w której nowe trasy i przejścia przez przegrody rozszerzają zakres prac czy jest zwarta zabudowa lub kolizje z istniejącymi instalacjami.
Rozwiązanie
Bez tras chłodniczych między centralą a agregatem
Poza centralą nie trzeba projektować ani wykonywać instalacji chłodniczej między centralą a agregatem zewnętrznym - wraz z trasami, przejściami przez ściany lub dach, izolacją i elementami montażowymi.
Mniej elementów poza centralą
RHP a układ z agregatem zewnętrznym poza centralą
Integracja procesów ogranicza zakres dodatkowej infrastruktury, którą trzeba przewidzieć, zmieścić i skoordynować w obiekcie.
| Element | RHP | Centrala z agregatem zewnętrznym |
|---|---|---|
| Agregat zewnętrzny | Nie występuje | Wymaga lokalizacji i uzgodnień |
| Instalacja chłodnicza między centralą a agregatem | Nie występuje | Wymaga tras, izolacji i montażu |
| Przejścia przez ścianę lub dach dla tej instalacji | Nie są potrzebne | Trzeba je przewidzieć |
| Koordynacja pracy centrali i pompy ciepła | Realizowana w automatyce RHP | Wymaga określenia współpracy osobnych urządzeń |
Logiczna sekwencja pracy
Czy pompa ciepła ogranicza odzysk na wymienniku obrotowym?
Zimą powietrze wywiewane najpierw oddaje energię na wymienniku obrotowym, a dopiero później pompa ciepła odbiera z niego ciepło.
Latem ciepło odebrane z powietrza nawiewanego jest oddawane do strumienia wyrzutowego już za wymiennikiem obrotowym. Nie podnosi więc temperatury powietrza wywiewanego przed odzyskiem chłodu.
W obu trybach pompa ciepła nie zmienia temperatury wywiewu przed odzyskiem, więc nie ogranicza potencjału wymiennika obrotowego. Automatyka wykorzystuje odzysk jako pierwszy etap, a pompę ciepła jako kolejny krok w osiągnięciu wymaganej temperatury nawiewu.

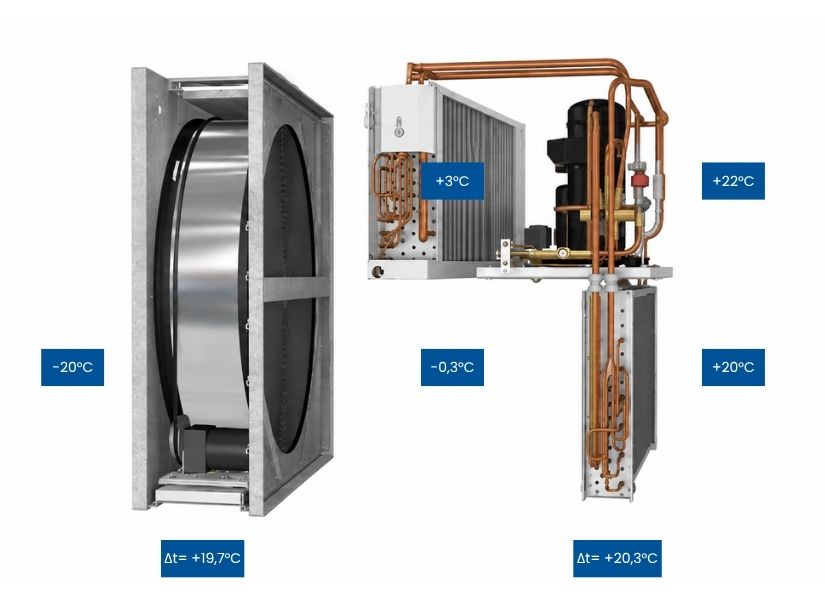

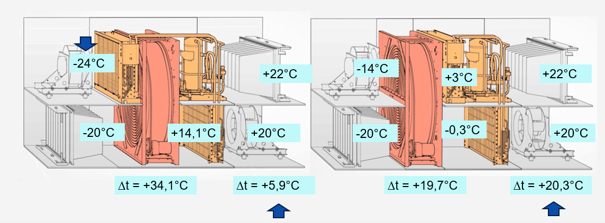

Przykład z temperaturami - zima
Przykład poglądowy. U góry RHP, na dole urządzenie konkurencyjne. Wartości temperatur obrazują kolejność przemian w układzie RHP. Rzeczywiste parametry zależą od warunków pracy i doboru urządzenia.

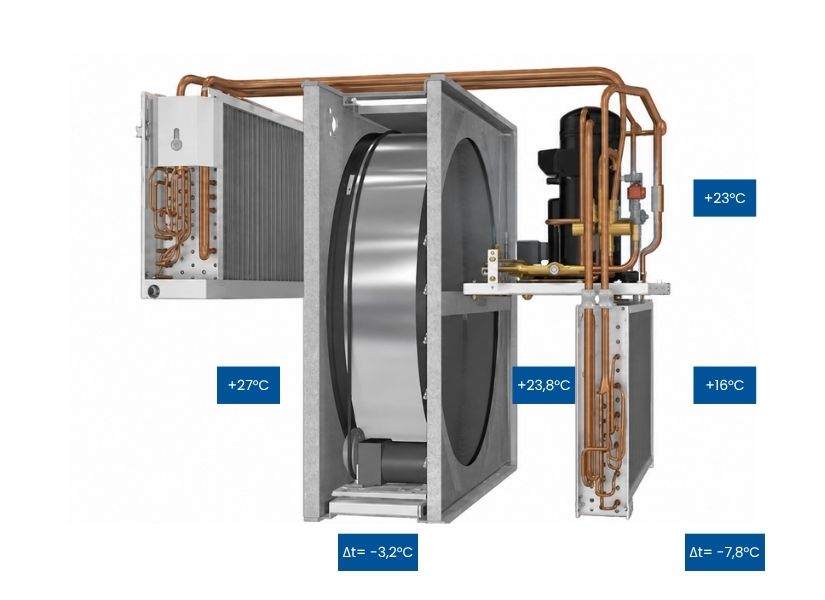

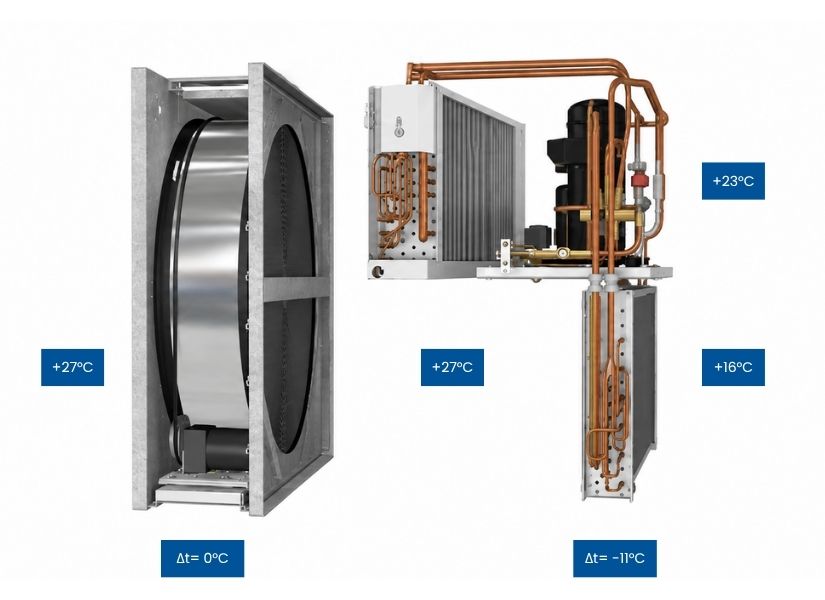

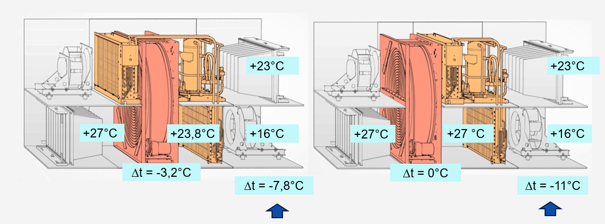

Przykład z temperaturami - lato
Przykład poglądowy. U góry RHP, na dole urządzenie konkurencyjne. Wartości temperatur obrazują kolejność przemian w układzie RHP. Rzeczywiste parametry zależą od warunków pracy i doboru urządzenia.
RHP w ośmiu ujęciach
Od zasady działania do pełnego typoszeregu
Grafiki pomagają prześledzić rolę RHP w układzie, sekwencję procesów i zakres rozwiązań dostępnych dla różnych inwestycji.
Wartości temperatur przedstawiane na grafikach zimowych i letnich są przykładami poglądowymi. Rzeczywiste parametry zależą od warunków pracy i doboru urządzenia.
Skala rozwiązania

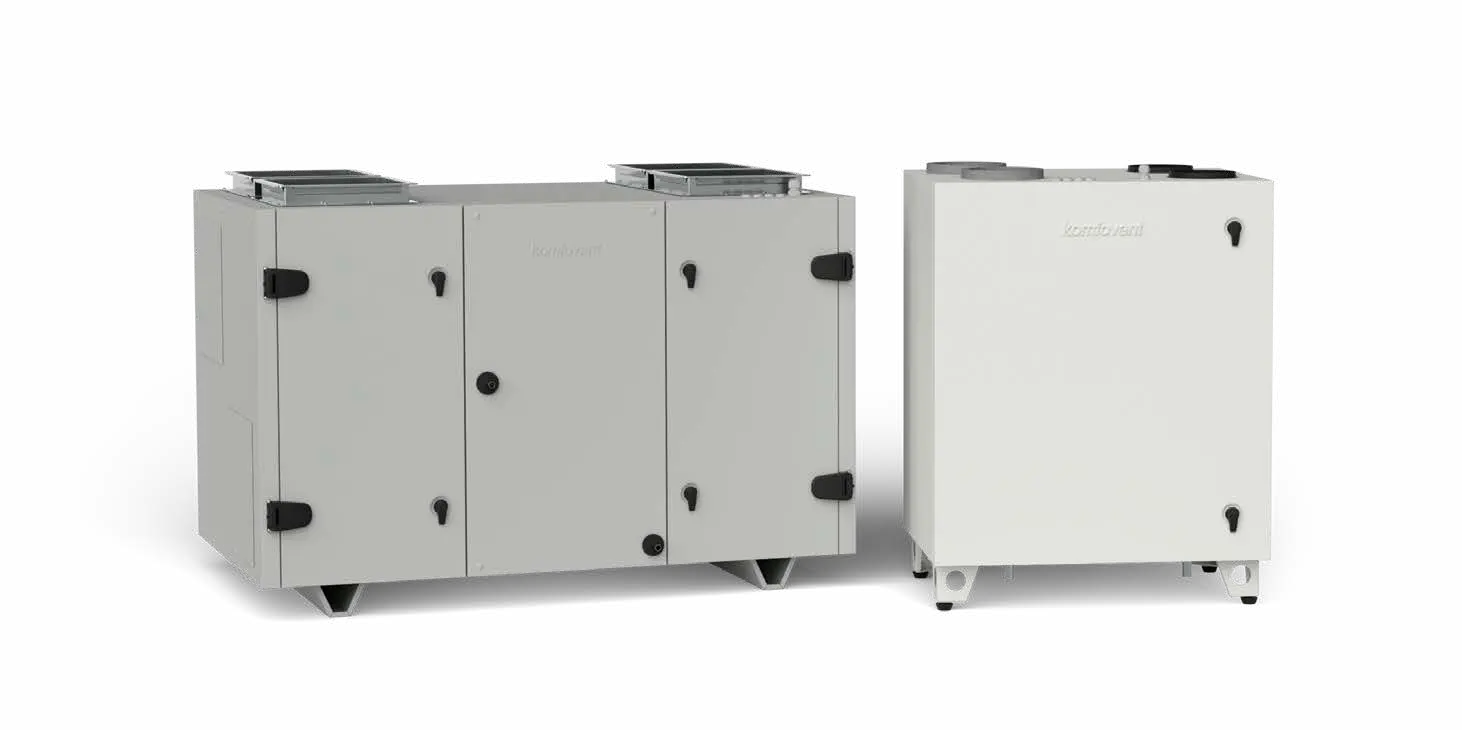

Typoszereg RHP - od urządzeń standardowych do projektów indywidualnych
Oferta RHP obejmuje rozwiązania do różnych skal inwestycji.
Standard

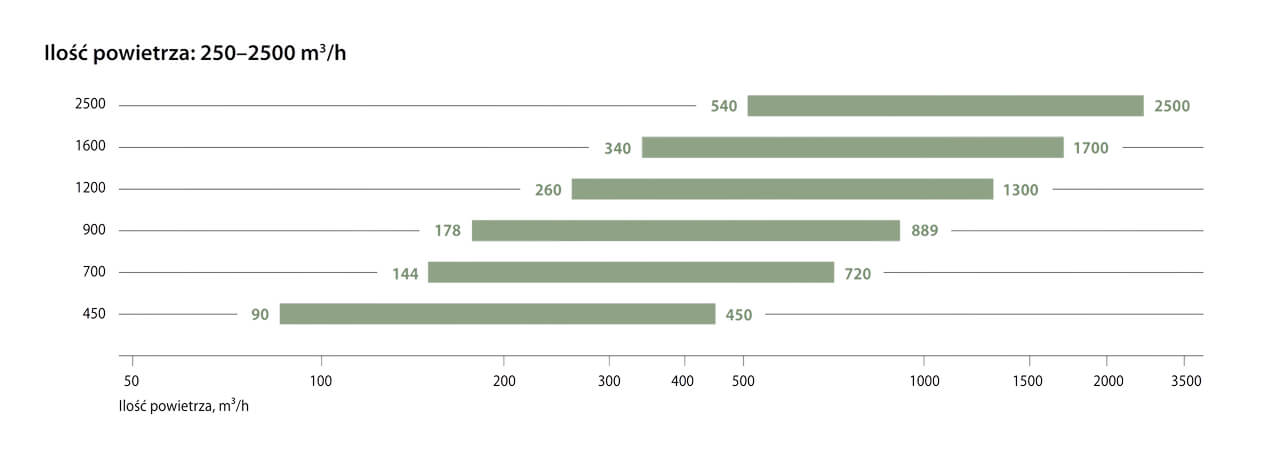

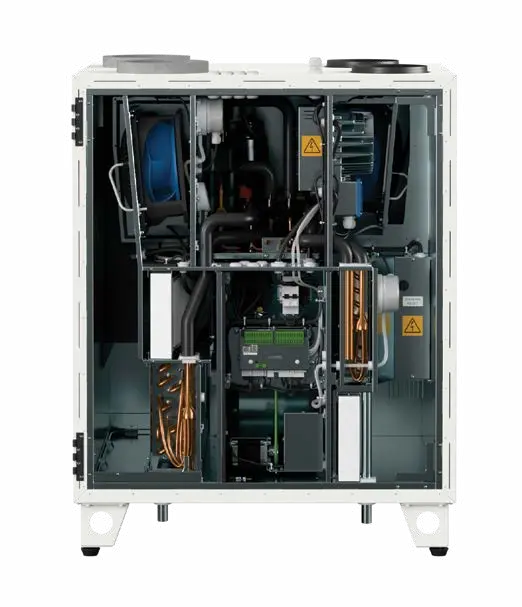

RHP Standard
RHP Standard obejmuje modele od RHP 450 do RHP 2500.
Nowość
Nowość: RHP 2500
RHP 2500 uzupełnia rodzinę o centralę o nominalnym przepływie 2500 m³/h.
Większe i indywidualne projekty

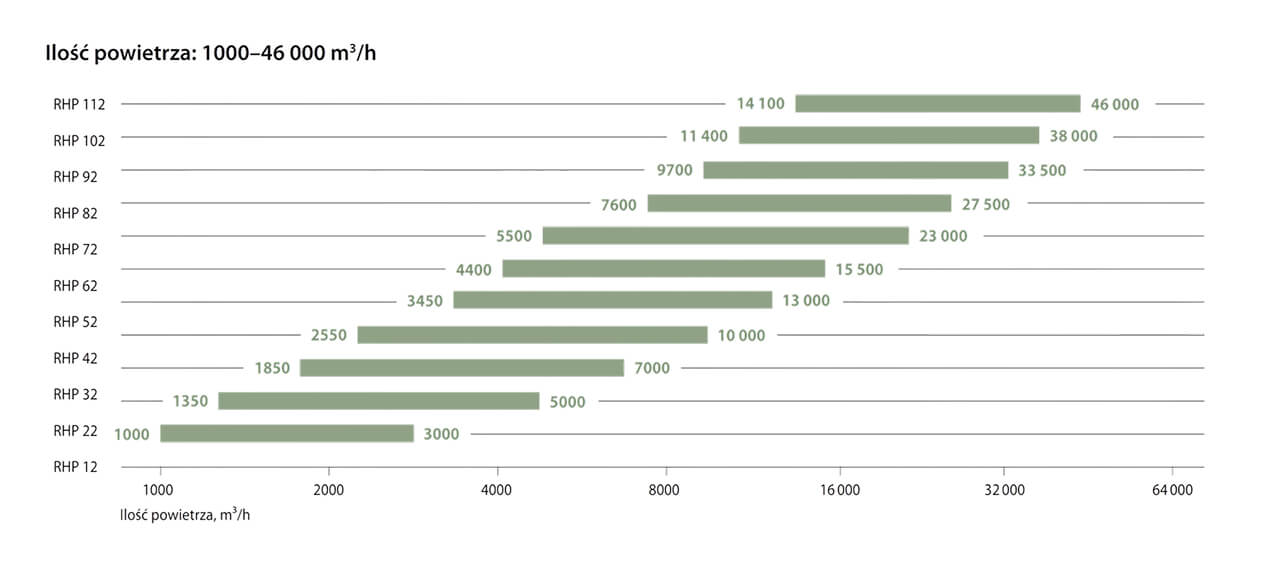

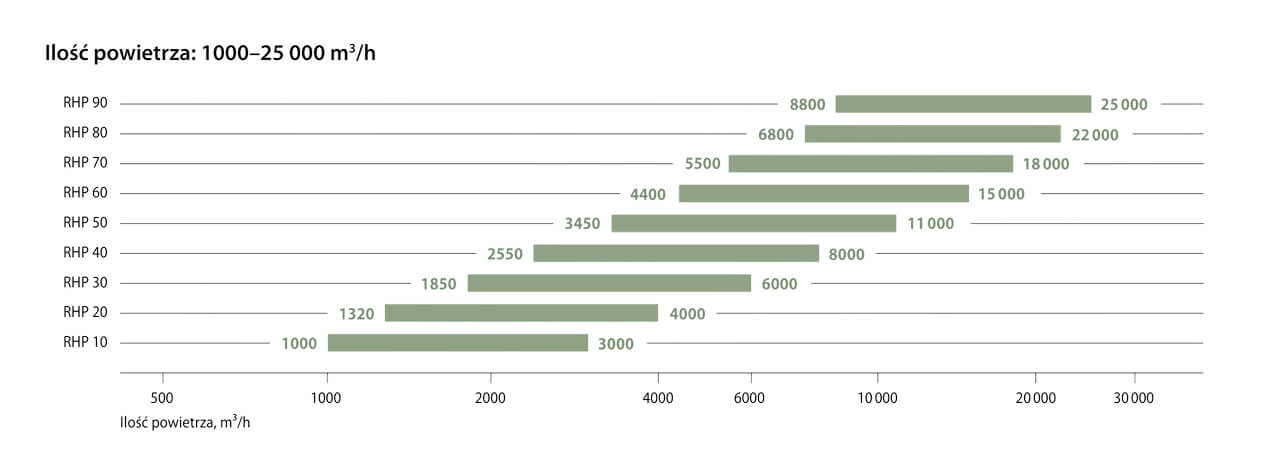

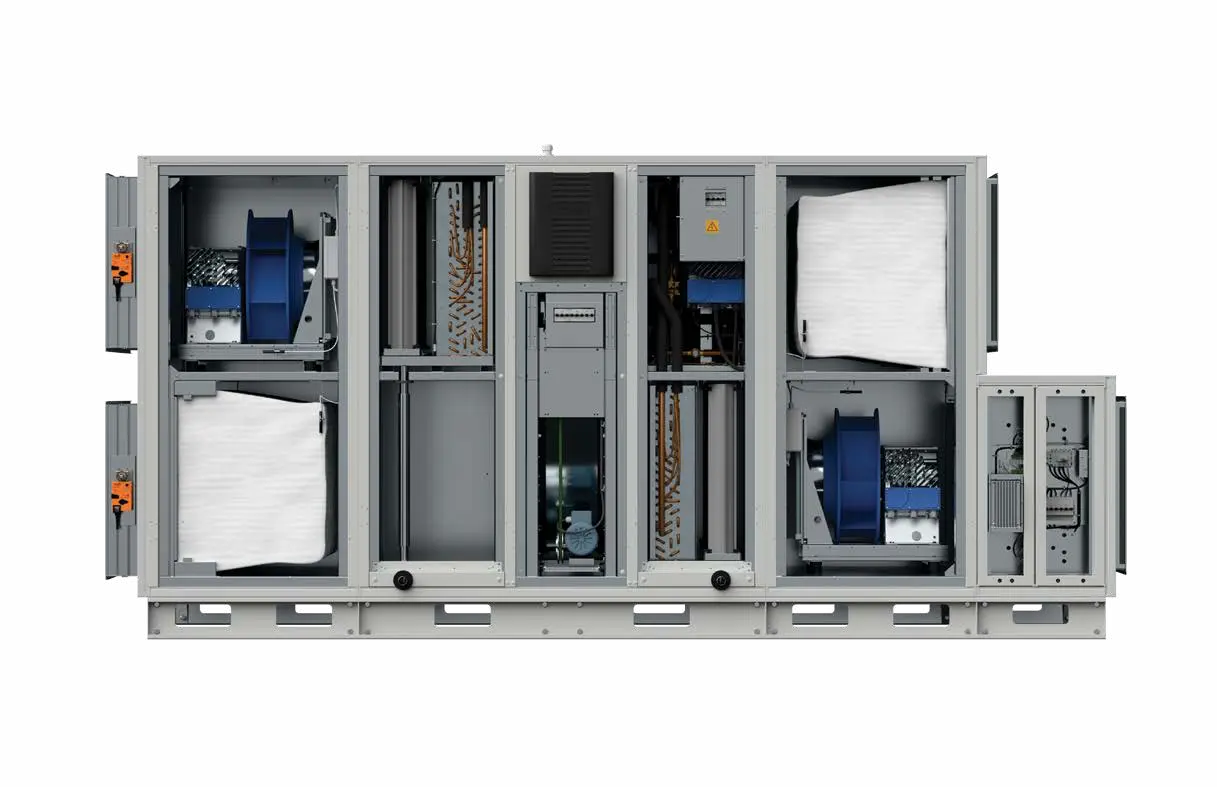

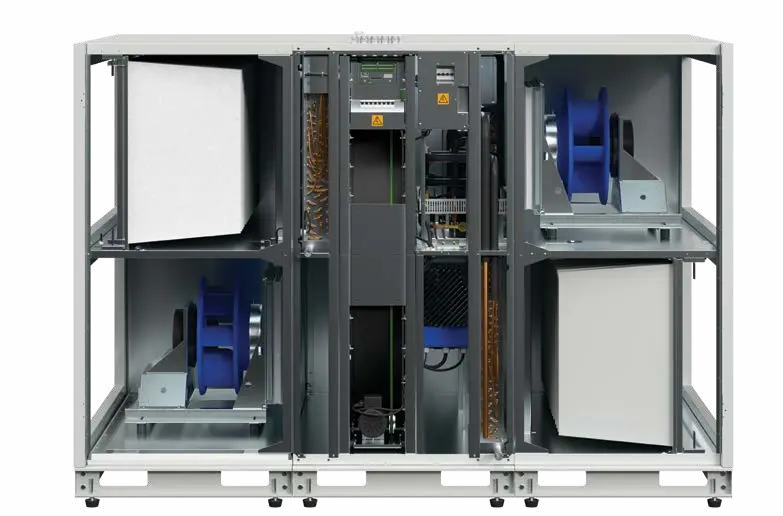

RHP Pro i Pro2
Dla większych lub indywidualnie projektowanych instalacji dostępne są centrale RHP Pro i Pro2. Umożliwiają dopasowanie konfiguracji do wymagań obiektu, w tym dobór wymiennika obrotowego sorpcyjno-entalpicznego albo kondensacyjnego.
RHP Standard
RHP PRO
RHP PRO2
Dane do decyzji projektowej
RHP musi się obronić w projekcie
RHP trzeba zweryfikować dla konkretnych warunków pracy inwestycji, a nie wpisywać do projektu wyłącznie jako gotową koncepcję. Dobór w programie KOMFOVENT Select oraz karta doborowa pozwalają sprawdzić parametry wybranego urządzenia, a dane techniczne, modele BIM, certyfikaty i deklaracje stanowią materiał do przygotowania dokumentacji oraz uzasadnienia wyboru przed inwestorem, generalnym wykonawcą lub inspektorem. W razie potrzeby, założenia projektu można skonsultować z Kierownikiem Regionalnym lub Działem Technicznym Ventia.
- Dobór i obliczenia w KOMFOVENT Select
- Karta doborowa i dane techniczne
- Modele BIM, certyfikaty i deklaracje
- Wsparcie Kierownika Regionalnego i Działu Technicznego Ventia
FAQ
Najczęstsze pytania projektantów
Najważniejsze odpowiedzi dotyczące układu, odzysku energii i zakresu rodziny RHP.
Czy RHP wymaga agregatu zewnętrznego?
Nie. W RHP centrala wentylacyjna, wymiennik obrotowy i układ pompy ciepła są zintegrowane w jednym rozwiązaniu. Nie ma więc agregatu montowanego na dachu, elewacji ani przy budynku.
Czy pompa ciepła ogranicza odzysk na wymienniku obrotowym?
Nie. W RHP wymienniki pompy ciepła znajdują się za wymiennikiem obrotowym w obu strumieniach powietrza. Odzysk działa jako pierwszy etap, a pompa ciepła uzupełnia wymagane parametry nawiewu.
Czy RHP jest rozwiązaniem wyłącznie do domów?
Nie. Rodzina RHP obejmuje standardowe centrale RHP Standard, w tym nową RHP 2500, oraz rozwiązania RHP Pro i Pro2 dla większych albo indywidualnych projektów.
Jaki wymiennik zastosowano w RHP?
RHP wykorzystuje wymiennik obrotowy. W centralach RHP Standard zastosowano wymiennik sorpcyjno-entalpiczny. W RHP Pro i Pro2 projektant może dobrać wymiennik obrotowy sorpcyjno-entalpiczny albo kondensacyjny — zależnie od wymagań projektu.
Sprawdź zakres rozwiązania
RHP dla Twojej inwestycji
Pobierz broszurę i sprawdź, czy rodzina RHP odpowiada założeniom projektowanego obiektu.
Masz konkretny obiekt lub wątpliwość co do zakresu rozwiązania? Skontaktuj się ze swoim opiekunem regionalnym lub Działem Technicznym Ventia.
